Popis projektu
Podíleli jsme se na zpracovní statické a stavební části prováděcí a dílenské dokumetace tohoto zajímavého objektu ve dvoře bytové domu v ul. Pivovarská na Praze 5.

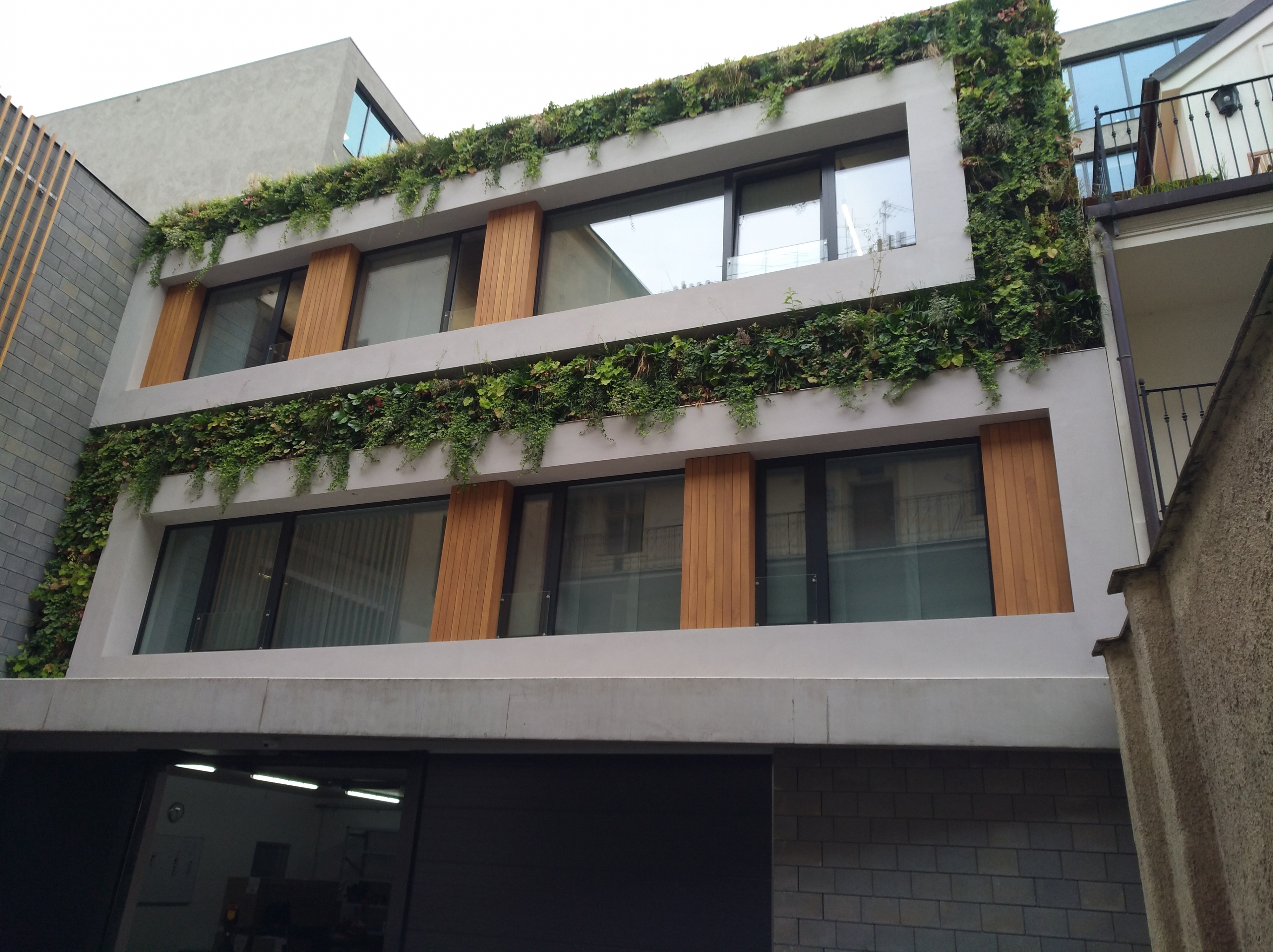

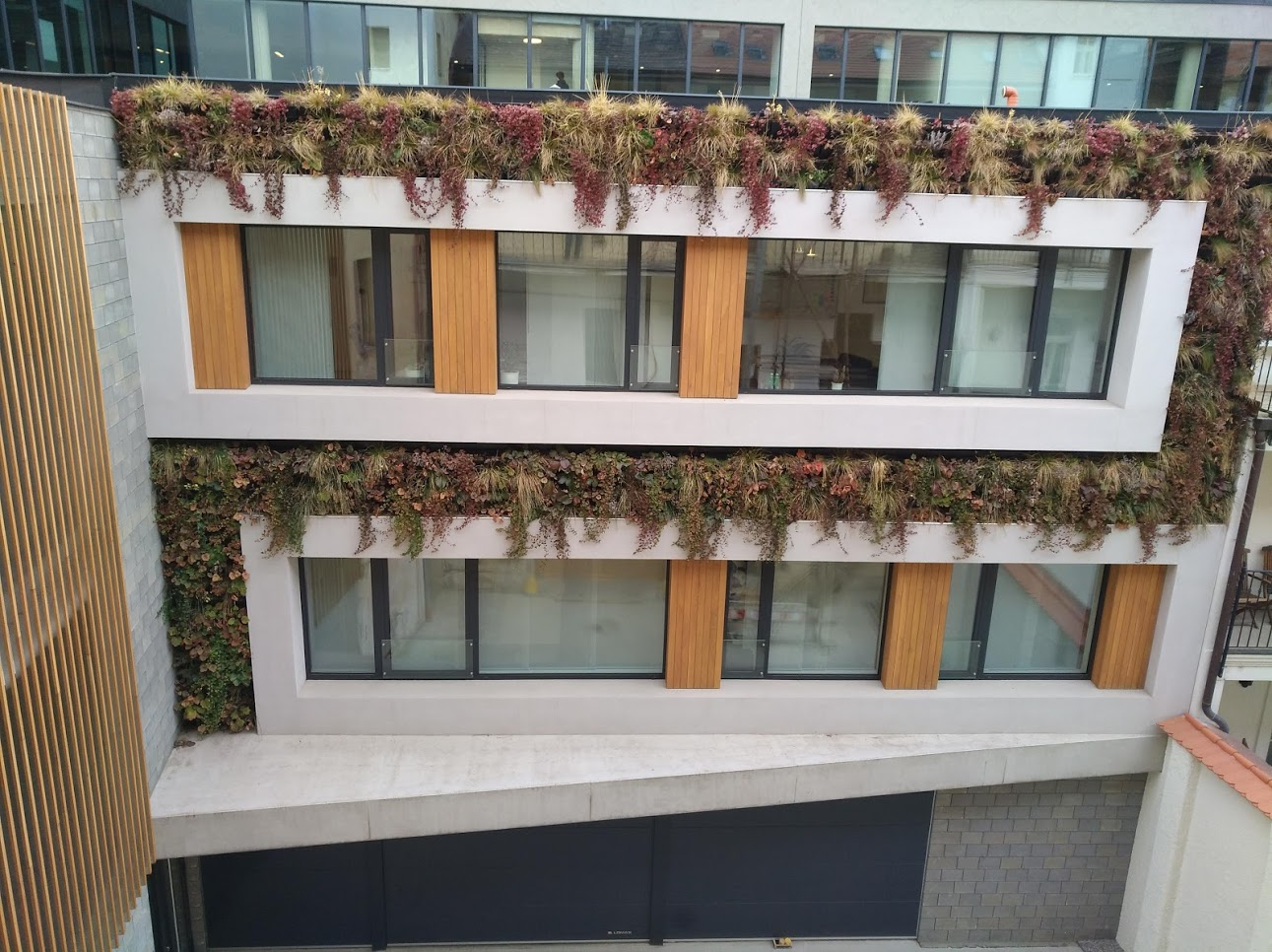

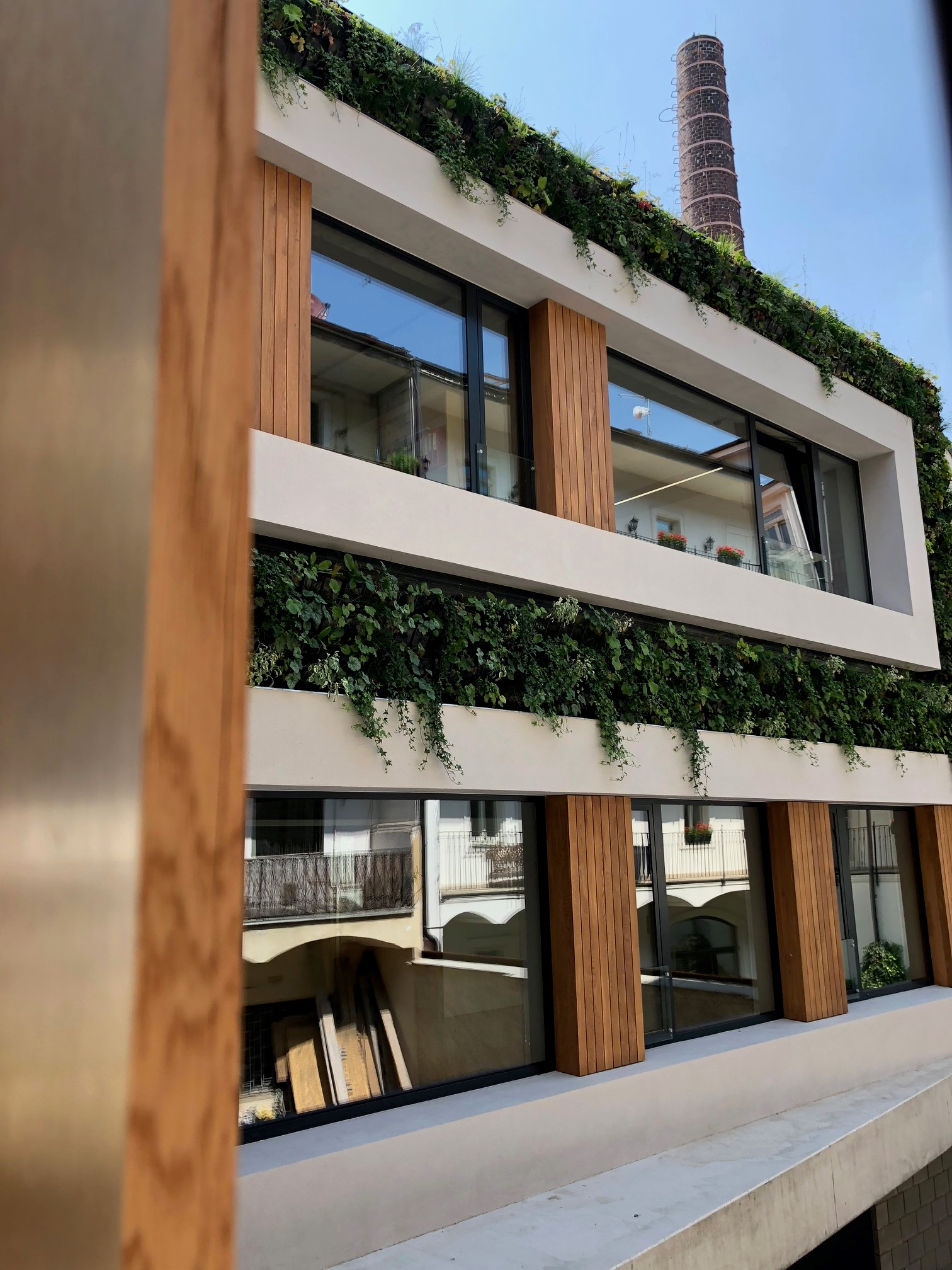

Jednalo se o kompletní přepracování již vypracovaného projektu. Objekt s jedním podzemním podlažím (pouze na části půdorysu) a třemi nadzemními je situován ve dvoře stávajícího činžovního domu. V suterénu je umístěno technické zázemí. Přístup do těchto prostor je z nového výtahu a sousedního bytového domu. V prvním nadzemním podlaží jsou jednotlivá parkovací stání vstup do objektu a zázemí. Další nadzemní podlaží slouží jako kancelářské prostory.
Nosná konstrukce suterénu je tvořena zdivem ztraceného bednění. Nosná konstrukce nadzemních podlaží je tvořena cihelným zdivem. To je místy doplněno o ŽB monolitické pilíře. Stropní deska nad 1.PP je ŽB monolitická. Ostatní stropní desky včetně střešní jsou pak vzhledem k rozpětí řešeny jako monolitické dodatečně předpjaté konstrukce.
Stropní deska nad 1.NP a 2.NP a střešní je navržena jako dodatečně předpjatá konstrukce z betonu C35/45 – XC1 tl. 250 mm. V místech okenních otvorů jsou navrženy ŽB monolitická žebra 250 mm pod desku a šířky 300 mm. Předpínací výztuž je od firmy FREYSSINET typu Y1860 - 15,7 mm. V každé desce je navrženo 6 předpínacích kanálků, který každý obsahuje 4 lana.
Objekt je založen plošně na základové desce.
V interiéru objektu byla použita celá řada moderních prvků a netradičních technologických postupů a řešení, které jsou patrné z přiložených fotografií.
· Strojně hlazená a leštěná betonová podlaha v přízemí

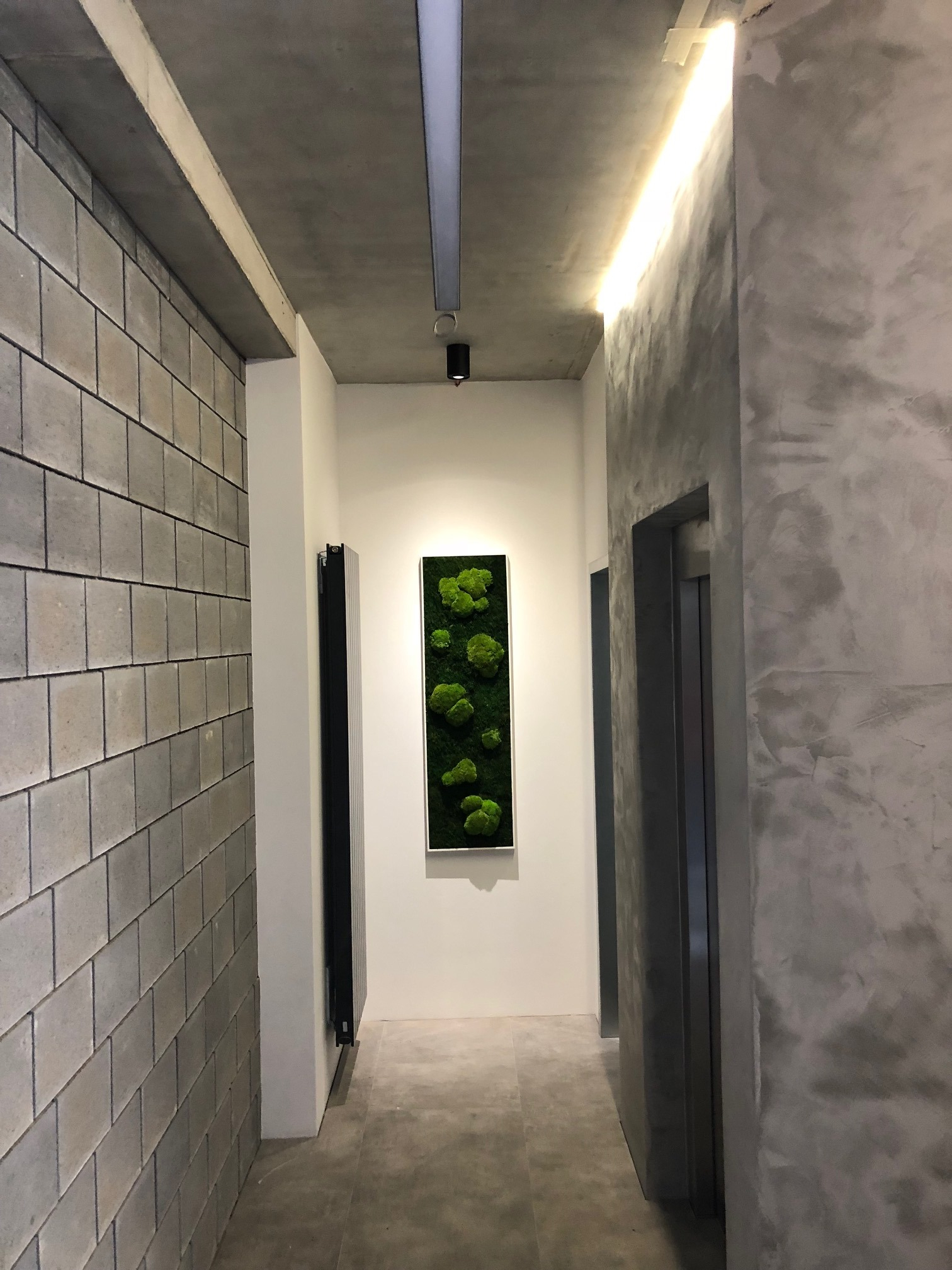

· designové stěrky Pandomo W1 (stěny) + microterazzo MFC (podlahy)

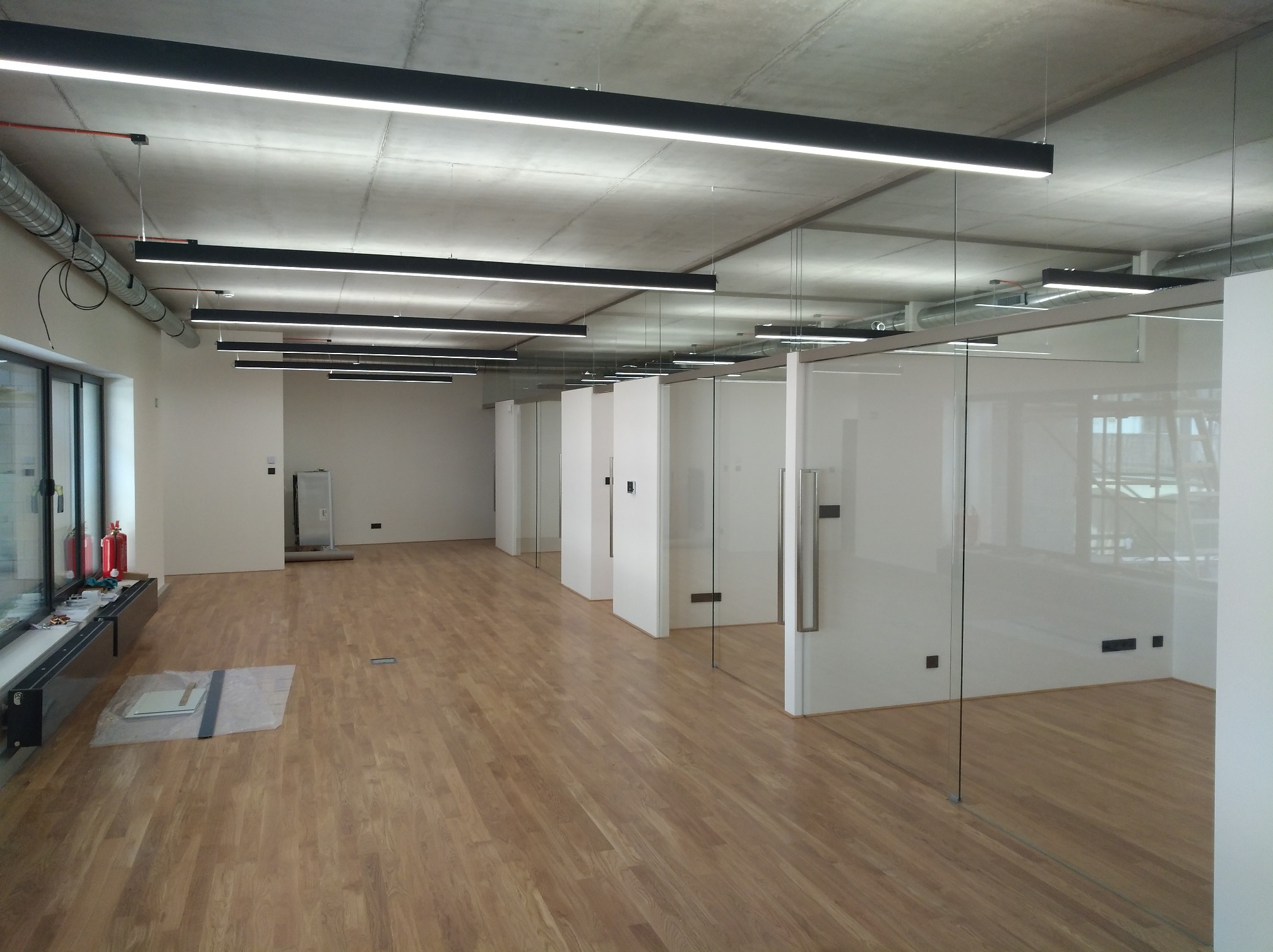

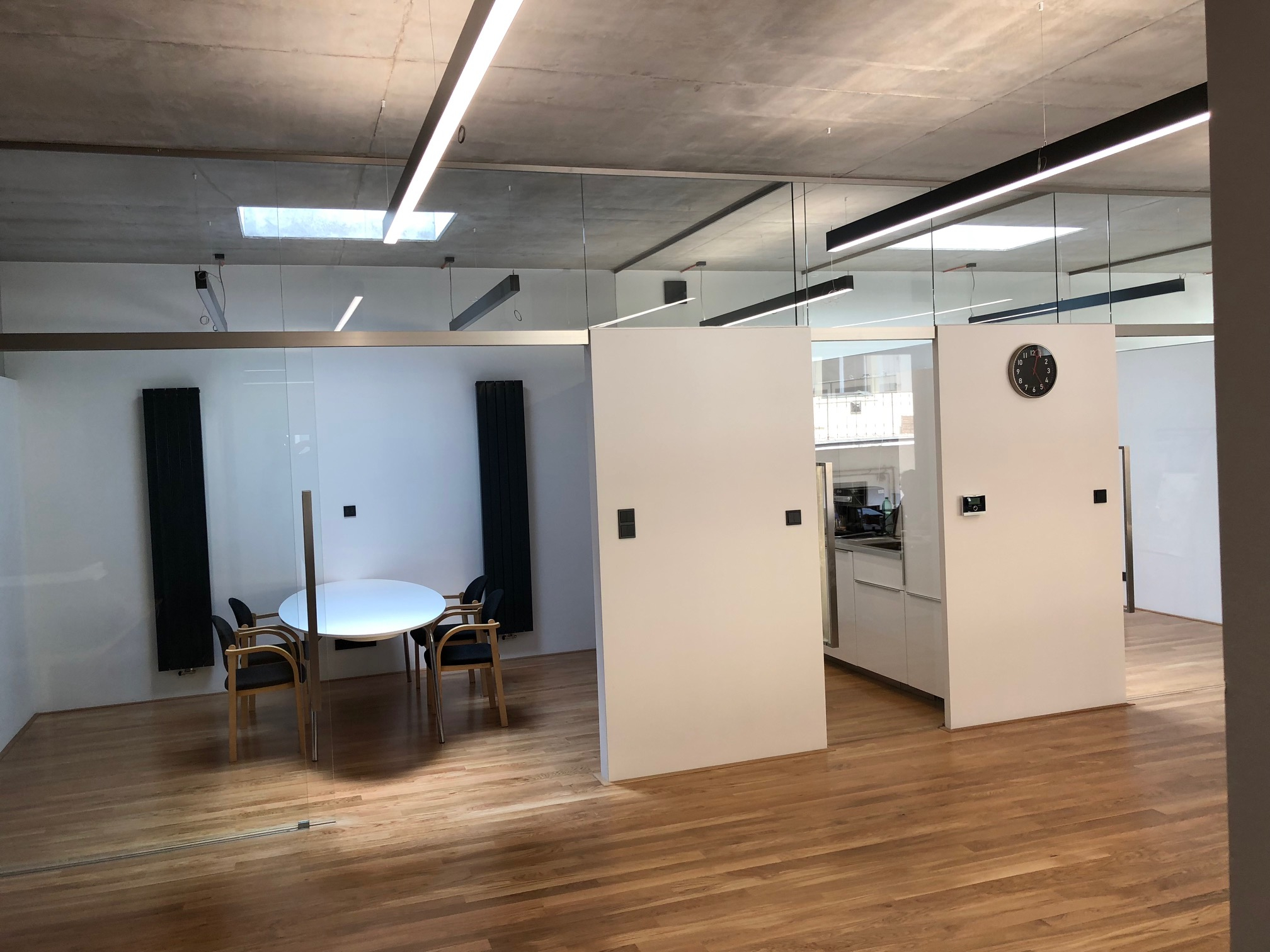

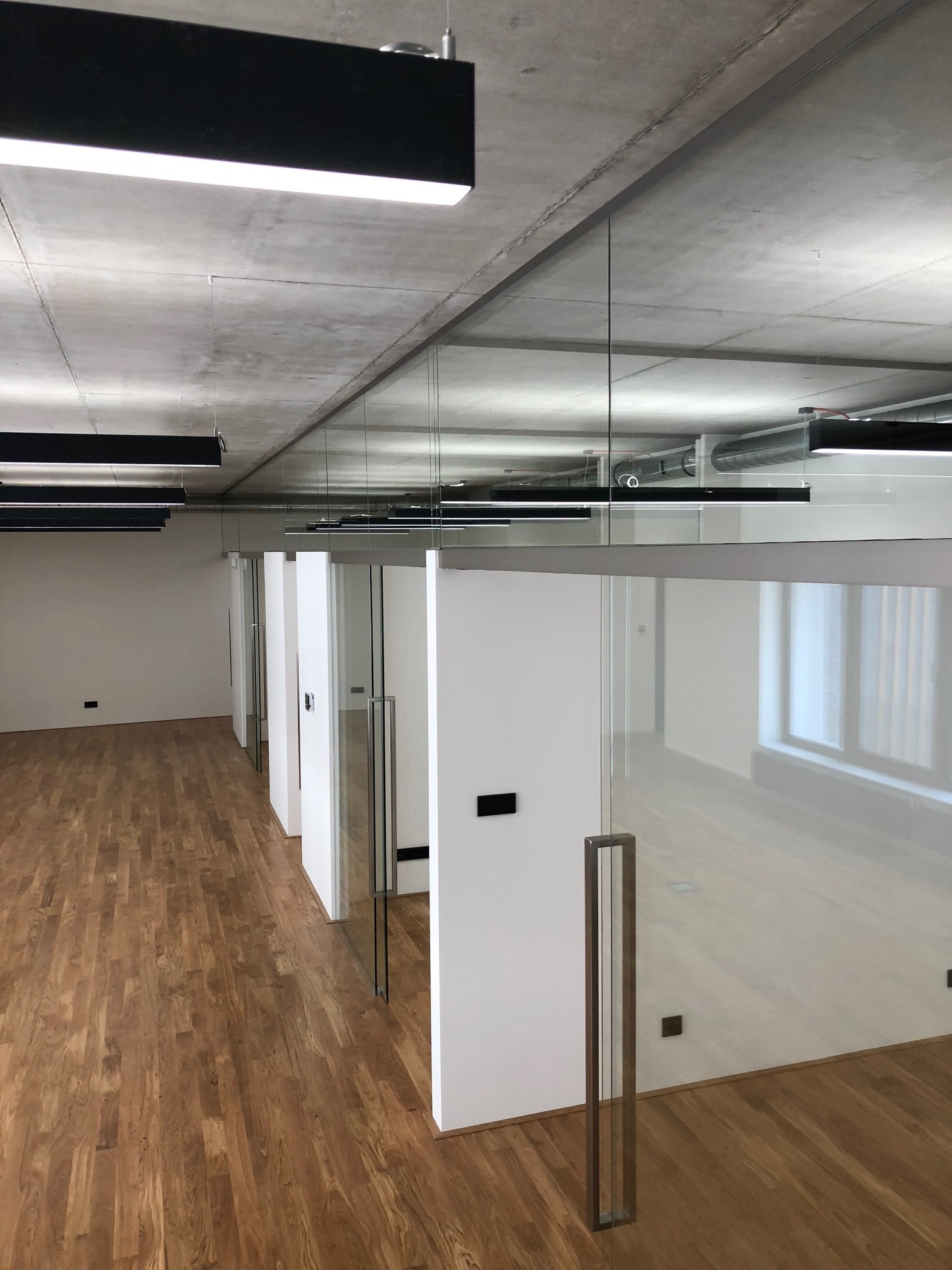

· Skleněné nadsvětlíky vnitřních příček umožňující prostup světla a pohled na žb strop

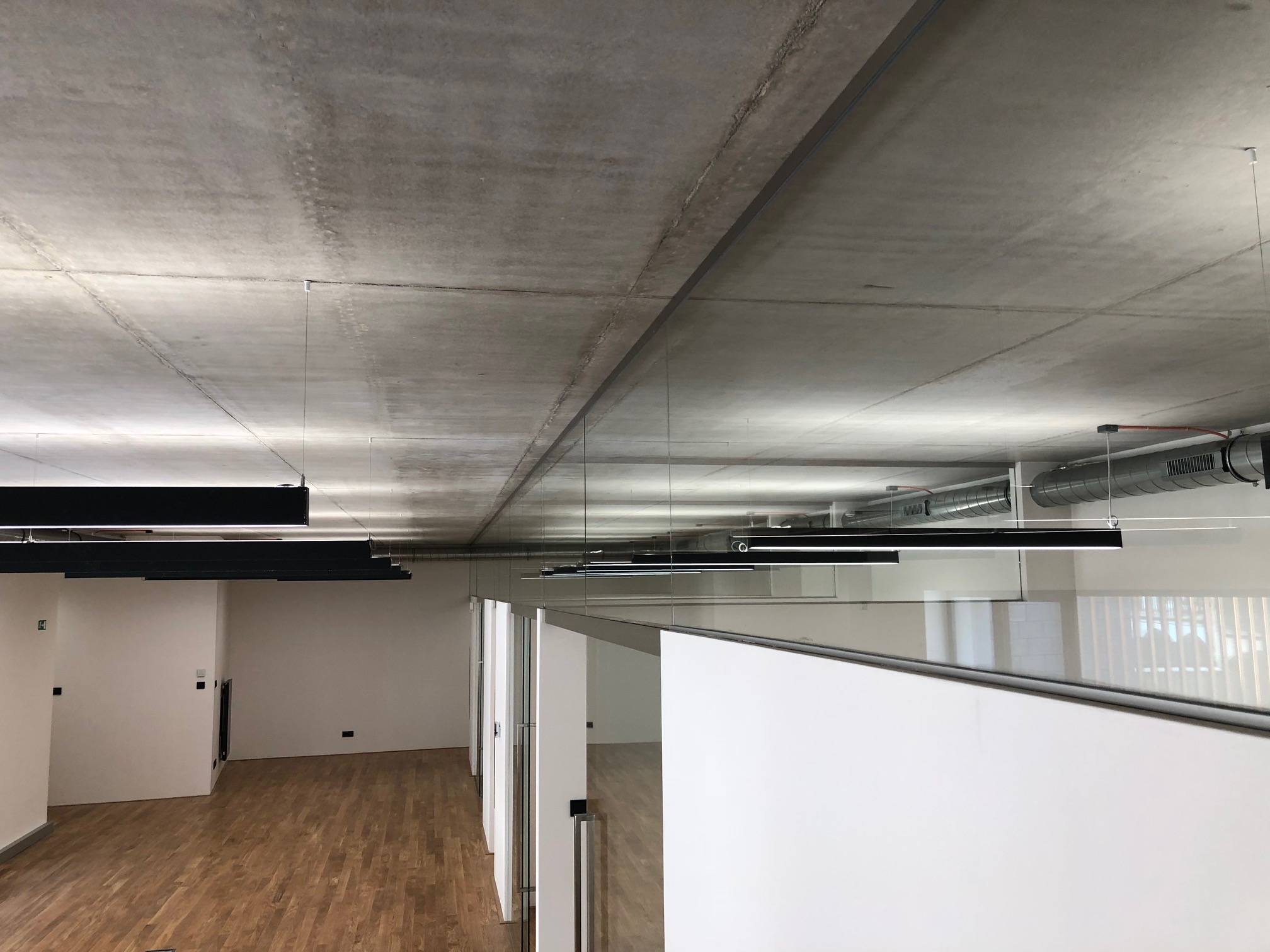

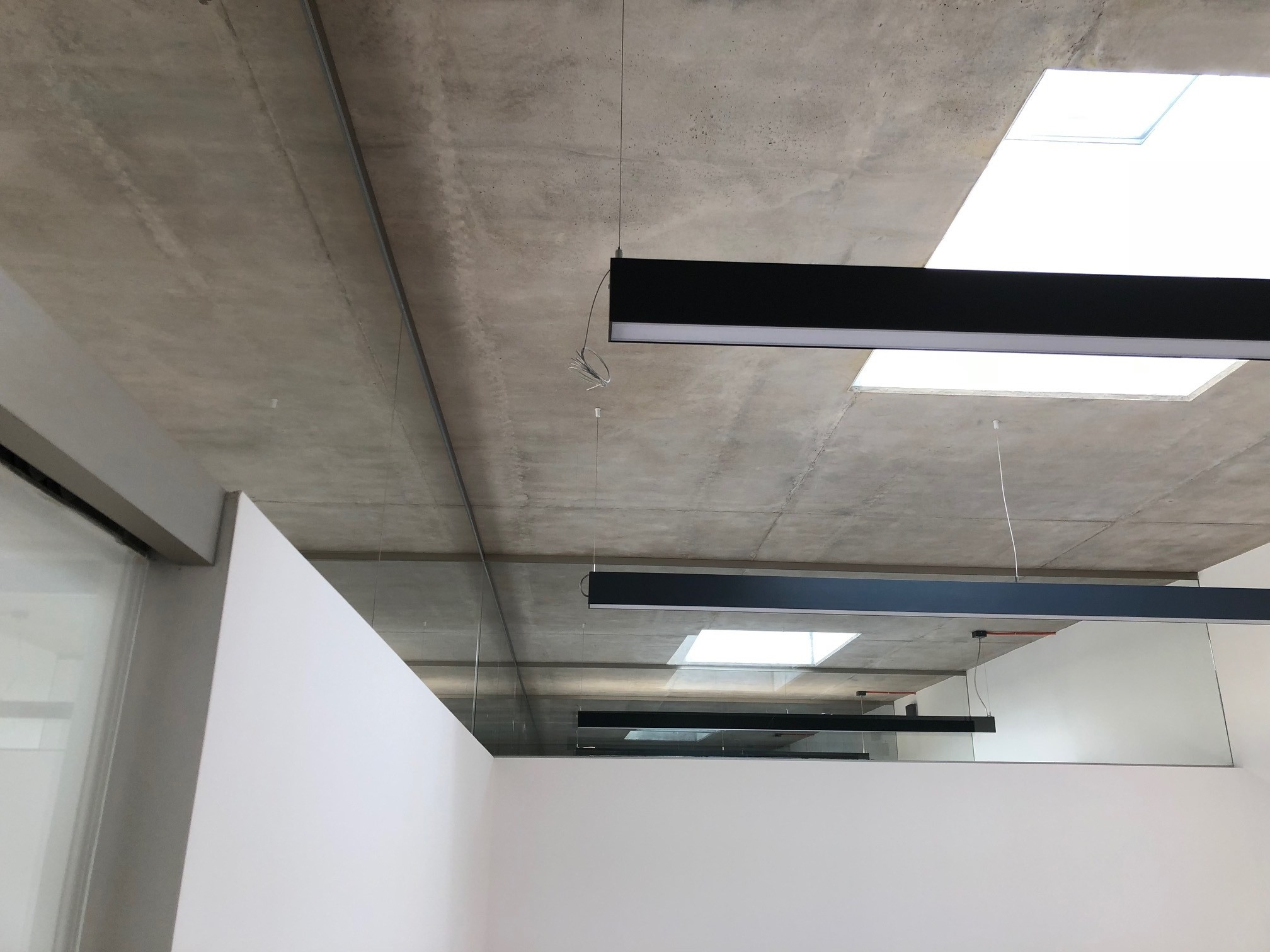

· Pohledové stropní žb desky dodatečně předpínané
· Skryté zárubně vnitřních dveří
· Přiznané instalace elektro, VZT apod.
· Rekuperace s větráním ve 2.np
